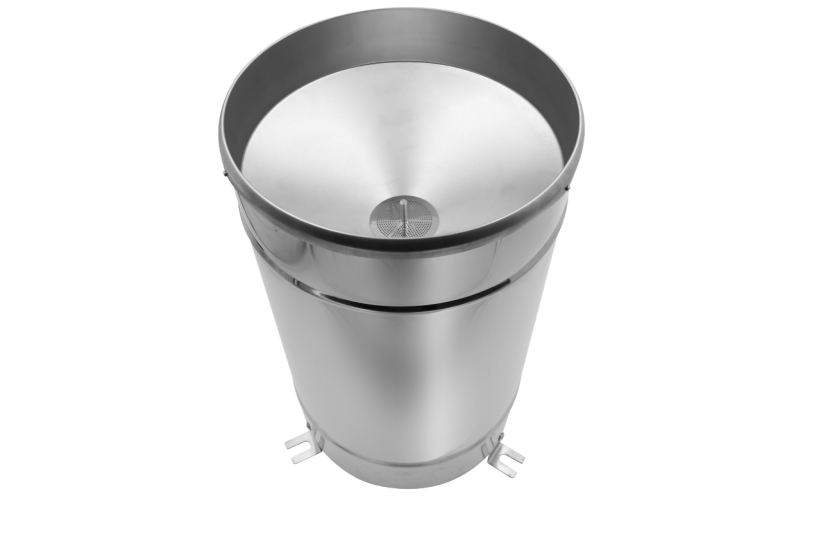

自動氣象站雨量傳感器原理

收集在桶口的雨水通過水龍頭和漏斗注入翻斗。當一個水桶接水時，另一個水桶處于等待狀態。當集水量達到設定值(6.28毫升)時，因重力作用而翻轉。此時，另一個水桶上升到接水狀態，當水達到設定值時，它被翻轉，從而交替重復形成接水和翻轉過程。隨著翻斗的翻轉，翻斗側面的磁鋼對其上部施加磁力。然后打開和關閉磁控開關。即使磁控開關通斷一次，也會輸出一個脈沖信號，指示0.2毫米的降水量，通過信號電纜輸出到二次儀表，實現降水量的遠程測量。

風途科技翻斗式雨量傳感器FT-YL1性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求。

本儀器的核心部件翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉485信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
